Partida direta — circuito de referência

O que é

Acionamento e parada de um motor ligando-o diretamente à rede por um contator comandado por botoeira.

Onde usar

Motores cuja partida em tensão plena é aceitável para a rede e para a carga • Bancadas de ensino e painéis didáticos de comandos elétricos • Máquinas simples com um único sentido de rotação

Exemplo de aplicação

Exemplo: acionar uma bomba por botoeira. É uma aplicação ilustrativa, não representa dados reais desta folha.

Como funciona

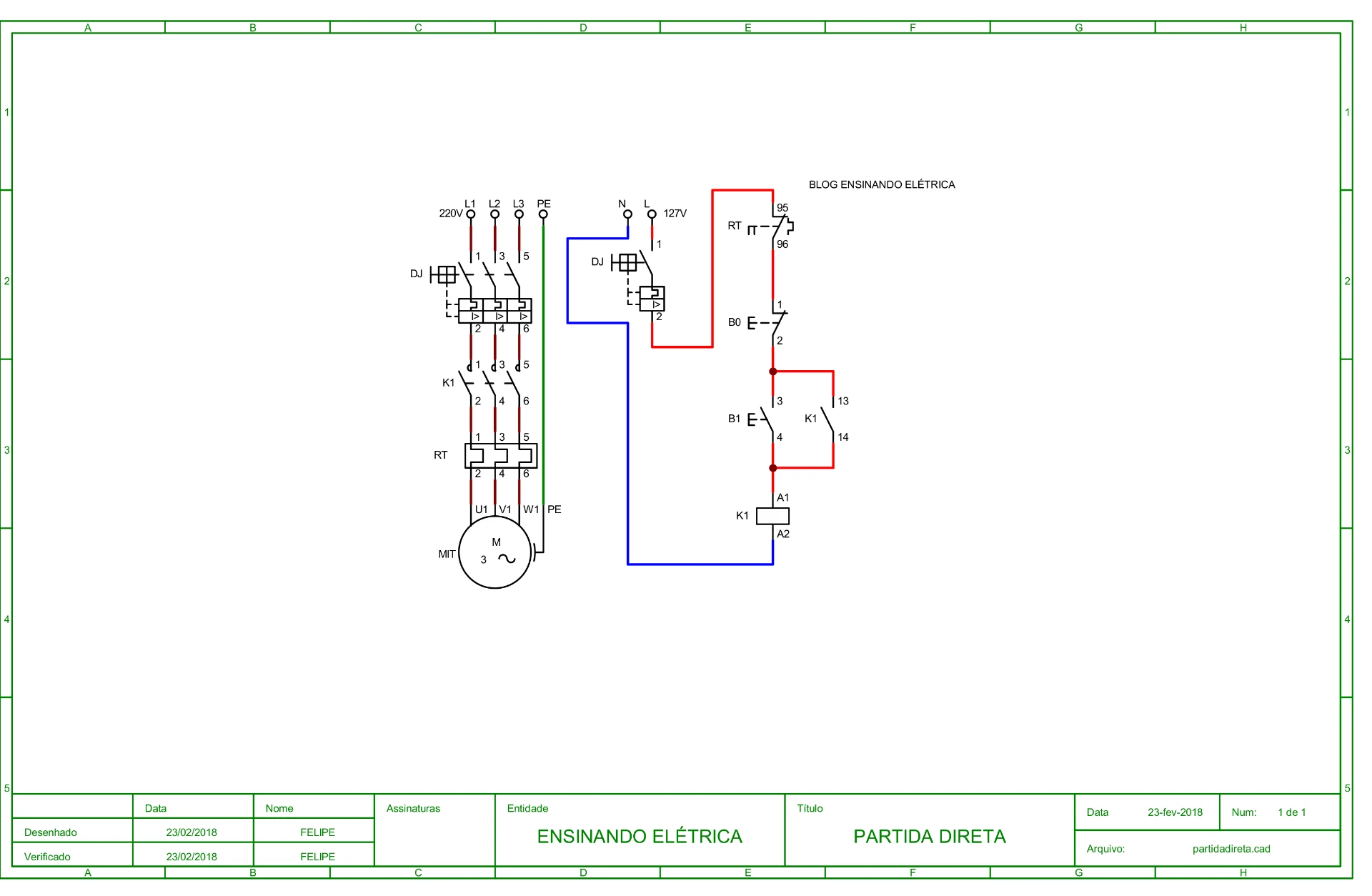

Liga o motor à tensão plena da rede através de um contator. O circuito de comando decide quando a bobina do contator é energizada; o circuito de força apenas obedece a esse contator, com proteção contra curto-circuito e contra sobrecarga.
