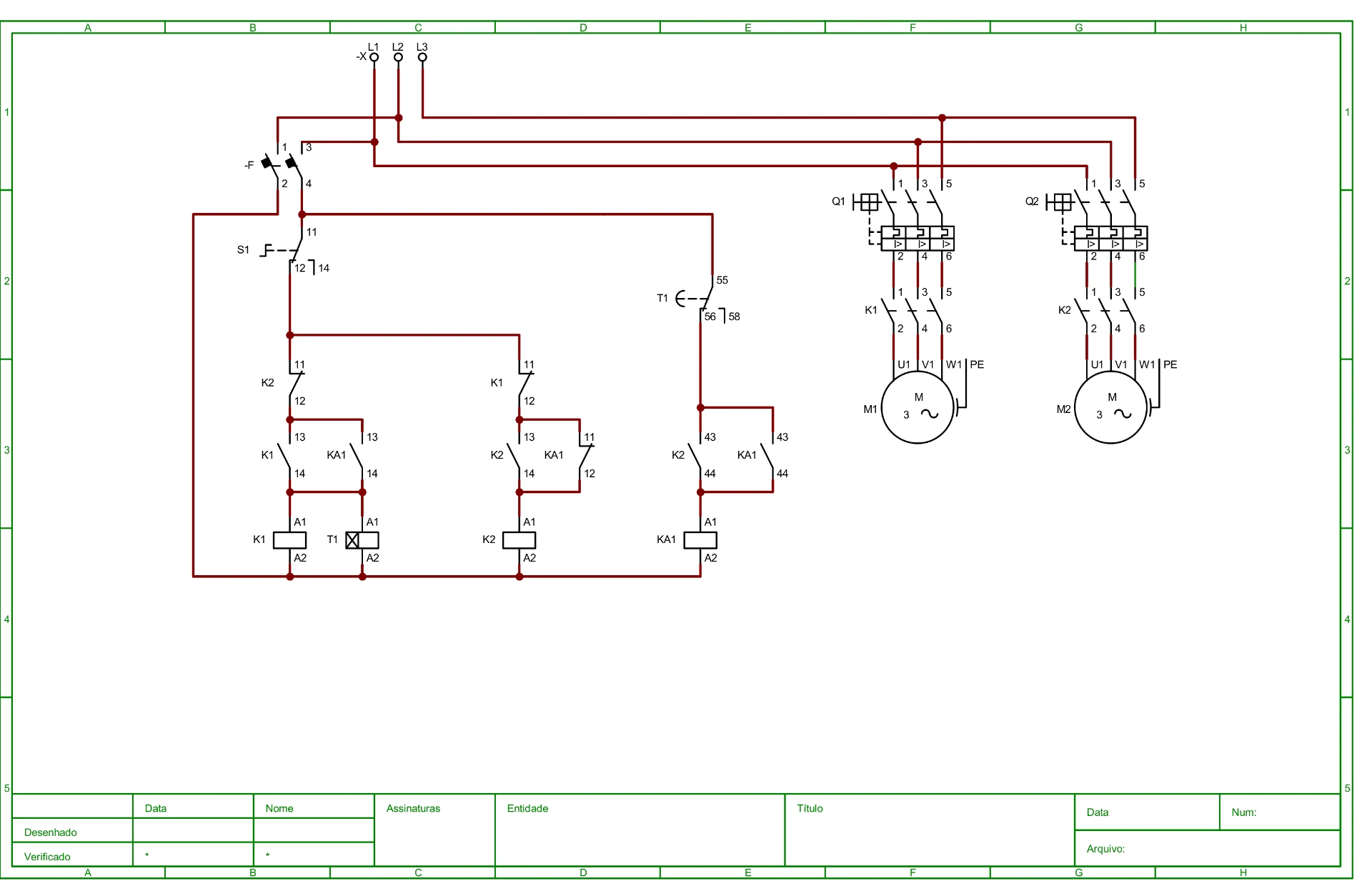

Circuito de memória — variante 1

O que é

Circuitos que guardam um estado: um impulso liga, outro impulso desliga, sem depender de manter o botão pressionado.

Onde usar

Acionamentos comandados por botão de impulso em vez de chave mantida • Comandos com um único botão para ligar e desligar • Base de estudo para automação sequencial com relés e contatores

Exemplo de aplicação

Exemplo: alternar um estado por pulsos de comando. É uma aplicação ilustrativa, não representa dados reais desta folha.

Como funciona

Um circuito de memória usa contatos auxiliares para se manter energizado depois que o comando de partida deixa de existir. No flip-flop, o mesmo botão alterna entre ligado e desligado: o circuito lembra em que estado estava e inverte a cada impulso.
